减温减压装置：减温减压装置的用途和结构形式？

文章录入：华道顾问文章来源：华道顾问添加时间：2020/11/24

减温减压装置是现代工业中热电联产、集中供热（或供汽）及轻工、电力、化工、纺织等企业在热能工程中广泛应用的一种蒸汽热能参数（压力、温度）转变装置和利用余热的节能装置，通过本装置，把用户提供的蒸汽参数降到用户需要合适的温度和压力，以满足用户的要求，并且能够充分节约热能，合理使用热能。

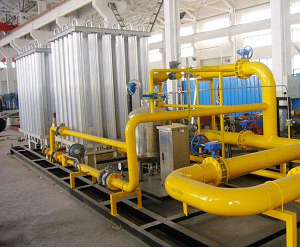

我国减温减压装置有多种结构形式，但不管其形式如何，一般由减温系统、减压系统（或减温减压一体系统）、主蒸汽管体、安全保护系统、热力控制系统等组成。具体形式结构如下图。减温减压装置的结构组件由减压阀、节流孔板、蒸汽混合管道（带喷嘴）、安全阀、给水调节阀、节流阀、截止阀、止回阀、减温水管、法兰、标准件等组成
1、减温系统：通过高压差调节阀（或变频水泵等），将冷却水从不同形式的喷嘴处以雾状喷入文氏管或蒸汽管道的蒸汽中，使蒸汽温度降低。
2、减压系统：由减压阀和节流孔板组成，减压阀通过改变流通面积达到调节压力的目的。
3、减温减压系统：把减温系统和减压系统合二为一，使装置的外形尺寸减小而技术复杂性增加。(见图二同颜色部分)
4、主汽管体：由混合管和蒸汽管等组成。根据用户提供的参数决定，是减温减压装置的主体设备，目的是将减温减压后的蒸汽送入用户需要的管道上。
5、减温减压装置安全系统：为防止二次蒸汽压力超过规定值，自动打开安全阀使多余蒸汽排放，达到减压和安全保护作用，由于参数不同，有以下几种结构形式，由本厂设计时选定：
①配弹簧安全阀
②配冲量及主安全阀（一套或多套）
③配杠杆安全阀
6、减温减压装置热力控制系统：是调节蒸汽出口参数的重要设备，通过接收出口温度、压力信号，经过信息处理，指挥执行机构使出口的参数（温度、压力）稳定在用户要求范围内，实现自动调节。本控制系统也可以手控调节。
