工厂化预制管段：工厂化预制管段的工艺文件编制

文章录入：华道顾问文章来源：华道顾问添加时间：2020/11/23

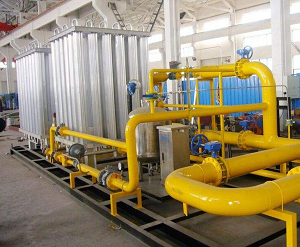

工厂化管道预制工艺文件包括工厂预制轴测图和管段加工工艺卡。
1.工厂预制轴测图应符合以下要求∶
1.1根据管道设计文件单独绘制工厂预制轴测图，-张图中可包含一个或数个管段，以满足工厂预制要求为准。工厂预制轴测图应注明∶
1）管道设计压力、设计温度、公称尺寸、壁厚、材料牌号以及管件（包括-次仪表元件）和阀门的型号;
2）焊缝位置、焊缝和坡口编号、明确工厂焊接或现场焊接;3）弯管弯曲半径;4）螺纹口的螺纹规5）管段加工长度和尺寸偏差。
1.2一般按介质流向对整个管道系统进行分段和顺序编号，分段点以现场焊接处或法兰连接点
1.3管道焊缝的设置应避开应力集中区，焊缝之间、焊缝距支、吊架边缘、焊缝与支管管口的关系应符合现行国家标准的要求;现场焊缝还应满足管道供货长度、运输保管和现场安装的要求。
1.4采用标准弯头使管线对接角度和尺寸的偏差无法达到文件规定的精度要求或检验困难时，可采用带直段的弯头。
1.5管道预制完成后应将实际尺寸标注在工厂预制轴测图中作为竣工图提供给用户。3.23 每个管段均应编制加工工艺卡，注明下料、弯制、机加工、焊接、热处理、防腐、检验等要求。3.3 设计沟通与确认
2.管道预制工艺文件的编制应满足设计文件的内容和深度要求，满足工厂化预制技术协议的要求。管道煨制、焊缝位置等加工方法影响原设计文件或发现其他异议时，应及时与委托方或设计方协商，直至这些文件满足各方的条件和要求为止。所有的更改应征得设计方的同意和书面确认
2.1当工厂预制技术协议或委托方有要求时，管道预制工艺文件（包括工厂预制轴测图，管段加工工艺卡，管段清单，管件坡口加工清单、安装说明和技术要求）应提交给设计方或委托方审查核实，并按审查意见对管道预制文件进行修改，经设计方或委托方确认后，方可实施。
2.2根据需要，可召开管道预制工艺文件的评审会，由设计方、业主（委托方）和施工方对工厂预制方提供的管道预制工艺文件进行会签和确认。
